在液氮輸送、低溫冷鏈、生物樣本庫、半導體制造、航空航天等領域，液氮真空管已成為保障深冷介質穩定輸送的核心裝備。與普通保冷管道不同，液氮真空管工作在 - 196℃極端低溫環境，同時承受真空絕熱與壓力輸送雙重工況，其設計、制造、安裝與驗收必須嚴格遵循與行業強制規范，才能確保安全、絕熱、耐用、低損耗運行。本文系統梳理液氮真空管適用的設計規范、核心技術要求、材料選型、結構設計、安全校驗與工程應用要點，為設備選型、工程設計與驗收提供權威依據。

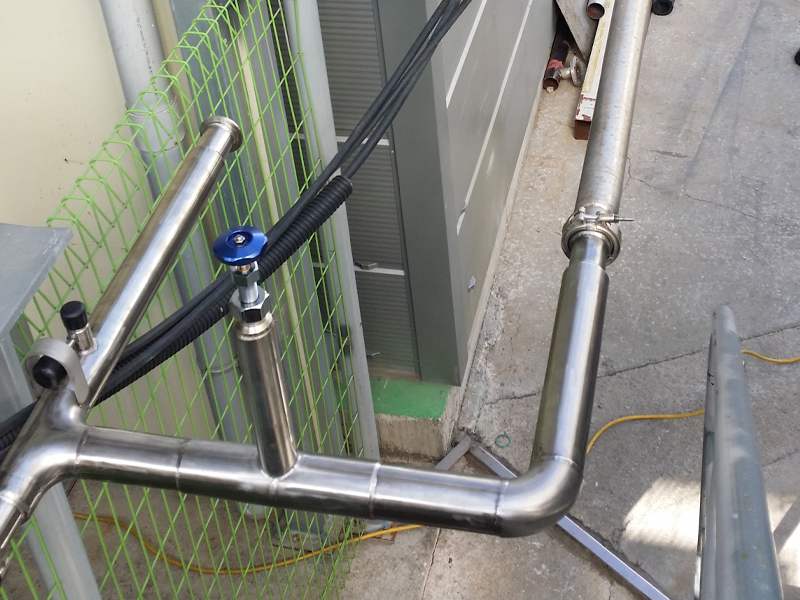

一、液氮真空管核心適用設計規范體系
液氮真空管屬于真空絕熱低溫壓力管道，同時涉及壓力容器、真空設備、壓力管道、絕熱工程四大技術領域，必須執行多層規范疊加要求。
1. 核心專用標準
-
JB/T 12665-2016《真空絕熱低溫管》
國內液氮真空管核心專用標準，適用于設計溫度 - 196℃~+50℃、內管設計壓力≤4.0MPa、公稱直徑 DN25~DN500 的真空絕熱管道，明確規定結構、真空度、材料、強度、絕熱性能、試驗方法與驗收規則。
-
GB/T 18442《固定式真空絕熱深冷壓力容器》
適用于真空絕熱結構強度設計、真空壽命、密封可靠性、材料相容性等關鍵要求。
-
GB/T 18443《真空絕熱深冷設備性能試驗方法》
用于真空度、漏率、蒸發率、熱損失等關鍵性能的定量檢測。
2. 壓力管道安全規范
-
TSG D0001《壓力管道安全技術監察規程 - 工業管道》
-
GB/T 20801《壓力管道規范 工業管道》
-
GB 50235《工業金屬管道工程施工規范》
-
GB 50236《現場設備、工業管道焊接工程施工規范》
液氮介質管道屬于GC2 級壓力管道，設計、制造、安裝、檢驗必須納入特種設備監管。
3. 絕熱與保冷設計規范
-
GB 50264《工業設備及管道絕熱工程設計規范》
-
GB/T 4272《設備及管道絕熱技術通則》
-
GB/T 8175《設備及管道絕熱設計導則》
規范保冷結構、絕熱厚度計算、防冷橋、防凝露、防潮層與外護層設計。
4. 材料與焊接規范
-
GB/T 24511《承壓設備用不銹鋼鋼板及鋼帶》
-
ASTM A240、ASTM A333 低溫韌性標準
-
ISO 3834 焊接質量體系要求
確保材料在 - 196℃下不脆裂、焊縫無缺陷。
二、液氮真空管關鍵設計技術規范要求
1. 設計壓力與溫度規范
-
內管設計壓力：取工作壓力的 1.1~1.25 倍，高不超過 4.0MPa。
-
外管設計壓力：≥0.1MPa，滿足外壓穩定性與真空夾層安全泄放要求。
-
設計溫度：-196℃~+50℃，覆蓋液氮工況與環境溫度波動。
2. 材料選型規范
-
內管：必須采用304/316L 奧氏體不銹鋼，-196℃下沖擊功達標，無低溫脆性。
-
外管：304 不銹鋼或碳鋼，防腐與結構強度達標。
-
支撐件：采用玻璃鋼、PEEK、聚四氟乙烯等低熱導材料，嚴格阻斷冷橋。
-
密封件：選用氟橡膠、金屬纏繞墊等耐低溫、高密封性材料。
3. 真空絕熱結構設計規范
-
結構形式：** 雙層真空 + 多層絕熱（MLI）** 復合結構。
-
真空度要求：夾層封口真空度優于1×10?3Pa，長期運行維持10?2~10??Pa。
-
絕熱層：鋁箔 + 玻璃纖維復合絕熱紙，熱導率≤0.01W/(m?K)。
-
真空壽命：設計壽命內真空度不失效，確保長期低冷損。
4. 管徑、流速與布局規范
-
推薦流速：0.5~1.5m/s，避免湍流沖擊與過度氣化。
-
管路坡度：1‰~3‰，順介質流向傾斜，防止低點積液。
-
彎頭：曲率半徑≥5 倍管徑，減少阻力與冷損。
-
盡量短、直、少接頭，降低泄漏風險與冷量損耗。
5. 低溫收縮補償設計規范
304 不銹鋼在 - 196℃下線收縮率約 1.5‰，10 米管道收縮約 15mm，必須設置補償裝置：
-
波紋管補償器
-
滑動支架
-
自然 L 型 / Z 型補償
嚴禁剛性硬固定，避免應力拉裂。
6. 焊接與無損檢測規范
-
焊接工藝：TIG 氬弧焊，潔凈無氧化。
-
無損檢測：100% 射線或超聲波檢測，合格等級不低于 Ⅱ 級。
-
低溫沖擊試驗：焊縫與熱影響區 - 196℃沖擊功達標。
7. 安全附件設計規范
-
安全閥 / 爆破片：防止悶管超壓。
-
真空規接口：便于在線監測真空度。
-
排氣閥、排液閥：便于預冷、吹掃、檢修。
-
緊急切斷閥：長距離輸送系統必備。
8. 試驗與驗收規范
-
內管耐壓試驗：1.5 倍設計壓力水壓或氣壓試驗。
-
真空夾層檢漏：氦質譜檢漏，漏率≤1×10??Pa?m3/s。
-
真空度測試、靜態蒸發率測試、保冷性能測試。
-
出具出廠合格證、檢測報告、特種設備相關文件。
三、規范合規對液氮真空管應用的重要價值
-
安全可靠
避免低溫脆裂、泄漏、真空失效、超壓爆炸等事故，滿足特種設備監管要求。
-
極低冷損
規范設計可將冷損降低至傳統保冷管的 1/10 以下，大幅減少液氮消耗。
-
溫度穩定
保證輸送全程溫度穩定在 - 196℃，滿足半導體、醫療、科研高精度要求。
-
長壽命
材料、真空、結構全流程合規，使用壽命可達 8~15 年。
-
運維成本低
少維修、少補氮、少故障，降低全生命周期成本。
四、工程選型與設計建議
-
優先選用符合JB/T 12665-2016的正規廠家產品，核查資質與檢測報告。
-
按實際流量、壓力、距離、安裝環境做定制化設計。
-
安裝單位必須具備壓力管道安裝資質，嚴格按規范施工。
-
定期檢測真空度、焊縫、閥門、密封件，建立運維檔案。
五、總結
液氮真空管不是普通管道，而是特種設備 + 真空絕熱設備 + 深冷裝備的集成體，其設計必須嚴格遵循JB/T 12665-2016為主、壓力管道規范、絕熱規范、材料焊接規范為輔的完整標準體系。從壓力、溫度、材料、真空、結構、補償、焊接、檢測到安全附件，每一項都有明確技術邊界與強制要求。
